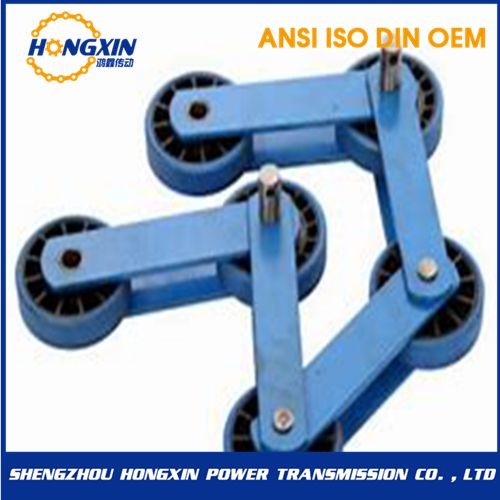

Цепь ступенек эскалатора

Цепь ступенек эскалатора является важным компонентом эскалаторной системы, который помогает перемещать ступени по непрерывному циклу. Вот некоторые ключевые моменты, касающиеся ступенчатых цепочек эскалаторов:

Функция: Основная функция ступенчатой цепи эскалатора — передача мощности от ведущей звездочки к отдельным ступеням, позволяя им двигаться синхронно. Цепь входит в зацепление с зубьями ступенчатых звездочек и передает вращательное движение, заставляя ступени двигаться.

Конструкция: Ступенчатые цепи эскалаторов обычно изготавливаются из высокопрочной стали или нержавеющей стали, чтобы выдерживать большие нагрузки и постоянное движение. Они состоят из взаимосвязанных звеньев, образующих непрерывный контур, обеспечивающий бесперебойную и надежную работу.

Конструкция: Конструкция ступенчатой цепи может различаться в зависимости от конкретной модели эскалатора и производителя. Важно убедиться, что конструкция цепи соответствует размерам, шагу и профилю зубьев соответствующих ступенчатых звездочек, чтобы обеспечить правильное зацепление и эффективную передачу мощности.

Смазка и техническое обслуживание: Регулярная смазка необходима для уменьшения трения и износа между компонентами цепи. Правильное техническое обслуживание, включая проверку на предмет удлинения, износа или повреждения, имеет решающее значение для обеспечения безопасной и надежной работы эскалатора. Цепи, имеющие признаки чрезмерного износа или повреждения, следует незамедлительно заменить.

Соображения безопасности: Ступеньки эскалаторов играют решающую роль в безопасности пассажиров. Их необходимо правильно обслуживать, регулярно проверять и при необходимости заменять, чтобы предотвратить непредвиденные сбои или неисправности. Соблюдение местных правил техники безопасности и рекомендаций производителей имеет важное значение для обеспечения безопасной эксплуатации эскалаторов.
Опорный палец удлиненных цепей автоматических ступеней эскалатора
Bearing pin lengthened automatic Escalator Step Chains

链号chain no.	节距 Pitch	梯级距Step pitch	滚轮直径Roller diameter	内链节内宽Inner  width inner  chain link	销轴直径Bearing pin diameter Outer	外链节外宽Outer pin diameter chain link	销轴长度Bearing pin length	止锁件附加宽度Additional width of lock device	链板高度Plate  height	梯级销轴加长端Lengthened side of step bearing pin		抗拉载荷Tensile  load	每米重量Weight/m
										直径Diameter	伸出长stetched   length
	P	s	d1(max)	b1(min)	d2(max)	b3(max)	L(max)	c	h2(max)	d3(max)	a	(min)
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN	kg/m
T100Z	100	400	①39.37	38.1	26	64.5	70.9	2	60.3	20	②42+11.3	320	11.2
T131.80	131.33	394	80	27	14.63	49	55	2	40.3	14.63	31	100	5.0
T131G.80	131.33	394	80	27	14.63	49	55	2	40.3	14.63	31	180	5.0
T133G.70	133.33	400	70	27	14.63	49	55	2	40.3	14.63	31	180	5.0
T133GP.70	133.33	400	70	27	14.63	49	55	2	35.3	14.63	31	150	4.5
T133P.75	133.33	400	75	25	12.47	43	48.5	2	35.3	12.8	28.5	105	4
T133G.75	133.33	400	75	25	20	43	49	2	45.3	20	②29.5+5	173	5.1
T133.76	133.33	400	76	27	14.63	49	55	2	40.3	14.63	31	100	5.1
T133G.76	133.33	400	76	27	14.63	49	55	2	40.3	14.63	31	180	5.1
T133Z.76	133.33	400	76	27	24	49	56	2	50.8	20	②31+5	220	7.1
T133G.80	133.33	400	80	27	14.63	49	55	2	40.3	14.63	31	180	5.1
T133Z.80	133.33	400	80	27	24	49	56	2	40.3	20	②31+5	220	7.1
T135.75	135	405	75	27.3	14.63	48	54	2	32.3	15	65	120	4.3

Related Products

•

  сопутствующие товары


  Звездочка ANSI 35B-1 15 зуб.


  10B 1-2-3 Звездочка цепи


  Опорный подшипник UCC 300

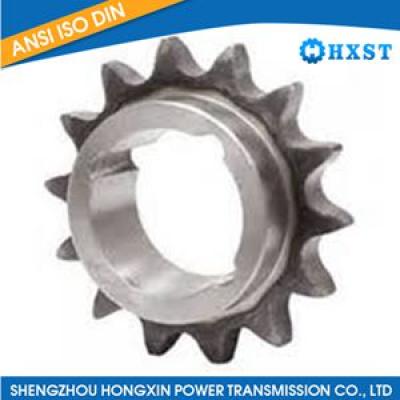

  35B-1 Звездочка Simplex Taper Lock 54T
