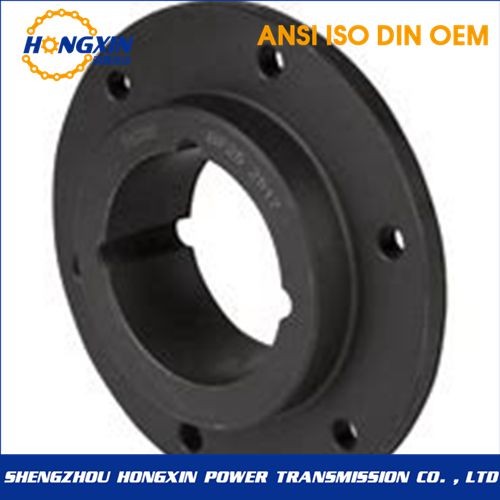

Конический болт - НА СТУПИЦЕ

Описание

Коническая ступица с болтовым креплением — это особый тип ступицы, используемый для соединения вращающихся компонентов с валом. Вот некоторые ключевые сведения о конических ступицах с болтовым креплением:

Функция: Ступицы с коническим болтовым креплением обеспечивают надежное и прочное соединение между валом и вращающимся компонентом, например шкивом, звездочкой или Механизм. Они облегчают передачу крутящего момента от вала к детали.

Коническое отверстие: ступица имеет коническое отверстие, соответствующее конусу вала. Такая конструкция обеспечивает плотную и надежную посадку ступицы при надевании на вал. Конус помогает обеспечить правильное выравнивание и улучшенную передачу крутящего момента.

Конструкция с болтовым креплением: Конические ступицы с болтовым креплением предназначены для установки на вал с помощью болтов или винтов. Ступица обычно имеет отверстия или прорези, куда можно вставить крепеж, чтобы плотно закрепить ступицу на валу, предотвращая любое вращательное движение.

Конструкция и материал: Ступицы с коническим болтовым креплением обычно изготавливаются из стали или других подходящих сплавов для обеспечения прочности и долговечности. Выбор материала зависит от таких факторов, как грузоподъемность, условия эксплуатации и экологические соображения.

Применение: Конические ступицы с болтовым креплением широко используются в различных отраслях промышленности, где требуется надежное и жесткое соединение между валом и вращающимся компонентом. Они часто встречаются в системах передачи энергии, конвейерных системах, машинах и оборудовании, требующих точной передачи крутящего момента.

Установка и техническое обслуживание: Правильная установка конической ступицы с болтовым креплением предполагает надевание ее на вал и закрепление соответствующими болтами или винтами. Регулярная проверка на предмет износа, повреждения или ослабления крепежа важна для поддержания целостности соединения. Ознакомьтесь с рекомендациями производителя для получения конкретных инструкций по установке, характеристик крутящего момента и рекомендуемых методов технического обслуживания.

КОНИЧЕСКИЙ БОЛТ НА СТУПИЦЕ

Spc. Bush No. A B C D E F G H J SM1200 1210 180 135 90 75 25 6.5 2.5 11.5 6xφ7.5 SM1600 1615 200 150 110 85 38 7.5 2.5 12.5 6xφ7.5 SM2000 2012 270 190 140 110 32 8.5 2.5 13.5 6xφ9.5 SM2500 2517 340 240 170 125 45 9.5 2.5 14.5 8xφ11.5 SM30-1 3020 430 300 220 160 51 13.5 2.5 18.5 8xφ13.5 SM30-2 3020 485 340 250 160 51 13.5 2.5 18.5 8xφ13.5 SM1210 1210 120 100 80 75 25 6.5 2.5 11.5 6xφ7.5 SM1610 1610 130 110 90 85 25 7.5 2.5 12.5 6xφ7.5 SM2012 2012 145 125 115 110 32 8.5 2.5 13.5 6xφ7.5 SM2517 2517 185 155 130 125 45 9.5 2.5 14.5 8xφ11.5 SM3020 3020 220 190 160 160 51 13.5 - 15.5 8xφ13.5
