Продукт Товар:HXPT-175

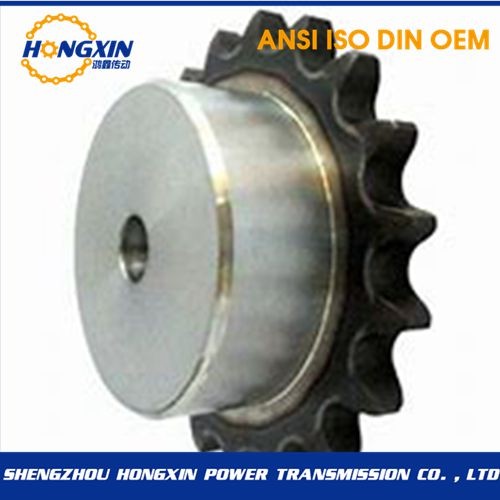

Модель: Звездочка с двойным шагом NK 2062B
Материал: C45, нержавеющая сталь и т. д.
Обработка поверхности: закаленные зубы, черный оксид, оцинковка, электрофорез и т. д.
Упаковка: стандартный экспортный ящик, индивидуальная упаковка. (нейтральный или цветной ящик) доступный.
|
|
| No. Teeth |
Outside Diameter Do |
Pitch Diameter Dp |
Bore (Inches) | Hub (Inches) |
Weight Lbs. (Approx.) |
||
| Single Duty |
Stock d |
Rec. Max. |
Diameter BD |
Length Thru BL |
|||
| 8 | 4.520 | 3.920 | 3/4 | 1 27/32 | 2 27/32 | 1 1/4 | 2.60 |
| 9 | 5.020 | 4.386 | 2 9/32 | 3 11/32 | 3.48 | ||
| 10 | 5.520 | 4.854 | 2 9/16 | 3 53/64 | 4.54 | ||
| 11 | 6.010 | 5.324 | 2 3/4 | 4 | 5.20 | ||
| 12 | 6.500 | 5.796 | 5.70 | ||||
| 13 | 6.990 | 6.268 | 6.28 | ||||
| 14 | 7.470 | 6.741 | 6.82 | ||||
| 15 | 7.960 | 7.215 | 7.48 | ||||
| 16 | 8.440 | 7.689 | 8.18 | ||||
| 17 | 8.920 | 8.163 | 1 | 8.82 | |||
| 18 | 9.410 | 8.638 | 9.36 | ||||
| 19 | 9.890 | 9.113 | 4 1/4 | 11.10 | |||
| 20 | 10.370 | 9.589 | 15/16 | 11.66 | |||
| 21 | 10.850 | 10.064 | 13.24 | ||||
| 22 | 11.330 | 10.540 | 13.78 | ||||
| 23 | 11.810 | 11.016 | 14.90 | ||||
| 24 | 12.290 | 11.492 | 15.66 | ||||
| 25 | 12.770 | 11.968 | 16.80 | ||||
| 26 | 13.250 | 12.444 | 1 3/4 | 20.20 | |||
| 28 | 14.210 | 13.397 | 1 1/4 | 21.86 | |||
| 30 | 15.170 | 14.350 | 26.00 | ||||
