Продукт Товар:HXPT-025

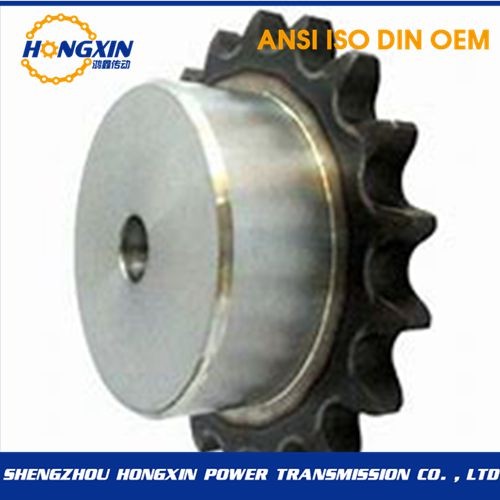

Модель: Звездочка 25B-1 ASA
Материал: C45, нержавеющая сталь и т. д.
Обработка поверхности: закаленные зубы, черный оксид, цинкование, электрофорез и т. д.
Упаковка: стандартный экспортный ящик, индивидуальная упаковка. (нейтральный или цветной ящик) доступный.
|
Tooth |
pitch circle |
tip circle |
hub | pilot bore |
bore |
total | weight |
|
Ø |
Ø |
Ø |
Ø |
max. |
length |
approx |
|
|
z |
d0 |
dk |
dn |
d1 |
d2 |
L |
kg |
| 10 | 20,55 | 22,30 | 12 | 6 | 7 | 15 | 0,02 |
| 11 | 22,54 | 24,30 | 14 | 6 | 9 | 15 | 0,02 |
| 12 | 24,53 | 26,40 | 16 | 6 | 10 | 15 | 0,03 |
| 13 | 26,53 | 28,50 | 18 | 6 | 11 | 15 | 0,03 |
| 14 | 28,53 | 30,50 | 20 | 6 | 12 | 15 | 0,04 |
| 15 | 30,55 | 32,50 | 22 | 6 | 13 | 15 | 0,05 |
| 16 | 32,55 | 34,50 | 24 | 8 | 14 | 15 | 0,06 |
| 17 | 34,55 | 36,50 | 26 | 8 | 16 | 15 | 0,07 |
| 18 | 36,56 | 38,50 | 28 | 8 | 17 | 15 | 0,08 |
| 19 | 38,58 | 40,50 | 30 | 8 | 18 | 15 | 0,09 |
| 20 | 40,58 | 42,50 | 32 | 8 | 20 | 15 | 0,10 |
| 21 | 42,60 | 44,60 | 34 | 8 | 21 | 15 | 0,11 |
| 22 | 44,62 | 46,60 | 36 | 8 | 23 | 15 | 0,12 |
| 23 | 46,63 | 48,60 | 38 | 8 | 24 | 15 | 0,14 |
| 24 | 48,64 | 50,60 | 40 | 8 | 25 | 18 | 0,18 |
| 25 | 50,66 | 52,60 | 42 | 8 | 26 | 18 | 0,20 |
| 27 | 54,69 | 56,60 | 46 | 10 | 28 | 18 | 0,22 |
| 28 | 56,71 | 58,70 | 48 | 10 | 28 | 18 | 0,25 |
| 30 | 60,75 | 62,70 | 48 | 10 | 28 | 18 | 0,27 |
| 32 | 64,78 | 66,70 | 50 | 12 | 31 | 18 | 0,28 |
| 34 | 68,82 | 70,80 | 50 | 12 | 31 | 18 | 0,29 |
| 35 | 70,84 | 72,80 | 50 | 12 | 31 | 18 | 0,30 |
| 36 | 72,85 | 74,80 | 50 | 12 | 31 | 18 | 0,31 |
